Gemes模塊簡介：l
風冷模塊式冷熱水機組是為酒店，醫院，劇院，體育場，************，商業建筑，辦公樓，工礦企業等場所開發的中央空調產品，可安裝在屋頂或戶外庭院，專用客房和冷卻塔。高效換熱器+雙熱膨脹閥技術，獨立控制制冷和制熱，控制更準確高效的節能（測量COP高達3.5），低噪音：使用高品質低噪聲渦旋壓力機，并具有多種的措施采用微機控制器，具有遠程網絡通訊，控制體積小，節省空間的保護功能，具有高可靠性和優異的產品可控性。
1.單元銘牌 - 位于設備右側面板的左下角。

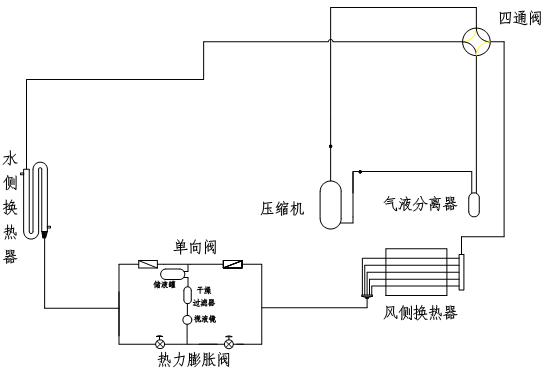

2.系統組件 - 包括蒸發器，冷凝器，壓縮機，節流裝置，控制系統。
3.型號命名
注意：KM1：系統壓縮機接觸器
KM2：系統風扇接觸器
KM3：B系統壓縮機接觸器
KM4：B系列風機接觸器
單元調試工具準備：
萬用表，測試鉛筆，螺絲刀，電工鉗，溫度計，風速計
電流鉗表等
調試前檢查：
1.單位檢查
1.正常平衡壓力大約為1Mpa，檢查高低壓表，如果高低壓表顯示壓力太低或為零，表示單位充滿氟或泄漏。
2.檢查端子內電氣控制箱是否松動，所有端子均勻擰緊。
3.檢查設備地址是否設置正確。
地址代碼設置：
模塊主機輔助1輔助2輔助3輔助4輔助5輔助6輔助7
短接無1 2 1 + 2 4 1 + 4 2 + 4 1 + 2 + 4
4.檢查固體單元的基礎，軸承是否可靠，單元與基座之間應加墊，減震措施。根據實際安裝的高度，應考慮避雷。
水系統
1.水系統基本圖：
1.軟連接2.溫度計3.壓力表4.水泵5.停止閥
6.電子水處理裝置7.過濾器8.目標流量開關9.排放閥10.止回閥
11.排氣閥
2.供水系統確認：
（1）單元和單元，單元與外管，泵和管兩端的連接處使用減震軟接頭。
（2）機組和機組之間要保證有40cm以上的維修空間，不能直接連接在一起。
（3）泵流量頭，水處理儀器流量符合系統要求。
（4）水泵或水處理裝置必須在過濾器之前安裝。
（5）總單元到出口安裝溫度計和壓力表。
（6）單元出口帶目標流量開關，水閥。
（7）膨脹罐應安裝在系統最高點以上1?1.5米;油箱容量約為整個系統容量的1/10;排氣閥應安裝在系統和膨脹箱之間;冷凍水管和膨脹罐應作為絕緣處理。
電氣系統
電源配電
每個模塊從配電柜相應的空氣開關引入主電源（參考電纜5×16mm2），模塊相序一致。請勿從主機或任何模塊并行連接電源。
2.接地措施
檢查設備是否可靠接地。
3.檢查主電源三相電壓是否平衡，電壓為380V±5％。
先用萬用表交流文件對三相電源進行測試，記錄相電壓，相電壓;標記零線，地線。
4.電源必須是三相五線制，禁止零一一，零一易于燒電腦板，如安裝過程零一一，先調整電源，調整到位，然后接線。
二。單元端子，信號線連接
打開Communicator的前面板，根據上述連接斷開與單元信號電纜的連接。請注意，手操器的12V電源只連接到主機板。只有GND，A和B連接到其他輔助設備。
注意信號連接采用屏蔽四芯信號線，因為信號線端子排較小
